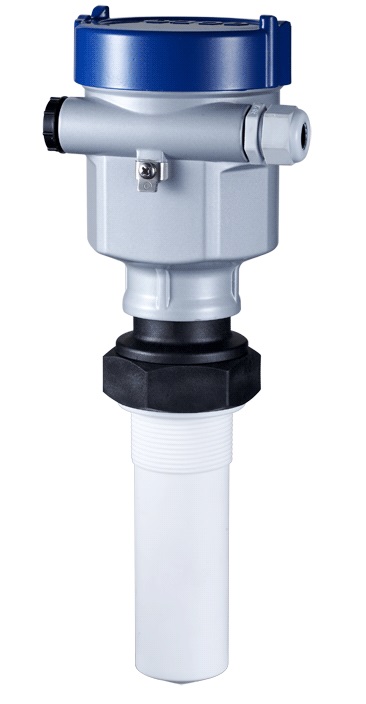

TNRP55 Transmetteur de niveau radar pulsé liquide

TNRP55 Transmetteur de niveau radar pulsé liquide  - Prisma Demande de devis

Référence : TNRP55

L'utilisation générale 26 GHz. Le transmetteur de niveau radar à impulsions fournit une mesure de niveau continue jusqu'à 10 m avec une sortie de signal 4-20 mA et est configuré via son module d'affichage à bouton-poussoir intégré. Le capteur de niveau de liquide sans contact est destiné aux applications de stockage de produits chimiques ou d'eau dans des réservoirs en métal ou en béton armé au-dessus du niveau du sol ou dans des réservoirs de n'importe quel matériau. Sélectionnez ce capteur pour des conditions d'application faciles avec des produits corrosifs, une légère agitation, de la condensation ou de la vapeur, et une installation dans un adaptateur de réservoir ou un raccord à bride profilé. Les applications typiques incluent le stockage de produits chimiques en vrac et les camions-citernes.





  • Caractéristiques
  • Fiche technique

26GHz Transmetteur de niveau radar pulsé liquide

  • Range : 30cm to 10m
  • Portée: 30cm à 10m
  • Fréquence: 26 GHz
  • Précision ± 5mm
  • Bande morte: 30cm
  • Angle de rayonnement: 22 °
  • Configuration: bouton poussoir
  • Mémoire: non volatile
  • Type d'affichage: LCD, matrice de points
  • Unité d'affichage: pieds et mètres
  • Barre d'affichage:pourcentage de la portée
  • Graphique d'affichage: courbe du signal d'écho
  • Tension d'alimentation: 16-26VDC
  • Consommation maximale: 22.5mA
  • Sortie de signal: 4-20mA, deux fils
  • Signal inversé: 4-20mA, 20-4mA
  • Signal en sécurité: 3,9 mA, 20,5 mA, 22 mA
  • Process temp. : F: -40 ° à 266 ° C: -40 ° à 80 °
  • Temp. comp. : Automatique
  • Temp de stockage : F: -40 à 176 ° C: -40 à 80 °
  • Pression: -1 à 3 bar
  • Indice de protection:IP67
  • Pièce jointe Matériau: aluminium avec joint en silicone, col PBT FR et clé plate
  • Pièce jointe tapis de fenêtre. : Polycarbonate
  • Entrée du conduit: (1) connecteur ½ »NPT (1) prise M20 x 1,5
  • Matériel d'antenne: PTFE
  • Processus de montage: 1½ »NPT
  • Classification: usage général
  • Certification: cTUVus, FCC
  • Conformité: CE, RoHS
